全自动激光焊接机操作流程：从参数设定到成品检测

全自动激光焊接机操作流程：从参数设定到成品检测

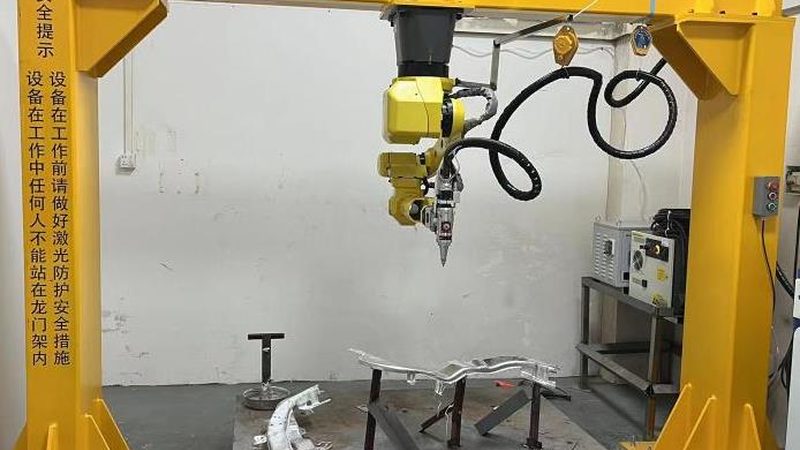

打开全自动激光焊接机的控制面板，屏幕上跳出的参数选项往往让新操作员感到无所适从。功率、脉宽、频率、离焦量、焊接速度——这些技术术语背后，是决定焊缝质量的五个关键变量。在实际生产中，不少企业购置了高精度的全自动激光焊接设备，却因为操作流程不规范，导致焊接效果不稳定，甚至频繁出现气孔、裂纹、焊穿等缺陷。真正掌握这套设备的操作逻辑，远比记住几个按键位置更重要。

设备启动前的系统检查

全自动激光焊接机并非简单按下启动按钮就能工作。在接通电源前，需要确认冷却系统是否正常运行。激光器工作时会产生大量热量，冷却水的流量和温度直接关系到激光输出稳定性。检查冷水机的水位是否在标准刻度线之间，冷却水温度是否设定在20至25摄氏度的范围内。同时观察激光器腔体内部的光学镜片是否有灰尘或水雾凝结，这些细微污染物会在高能激光束通过时造成能量衰减，甚至烧毁镜片。保护气体管路的气密性也不容忽视，氩气或氮气作为焊接保护气，若管路泄漏，不仅浪费气体，更会导致焊缝氧化变色。

工件装夹与程序导入的细节

全自动激光焊接机的高效率建立在精准的工件定位基础上。将待焊接工件放置在工装夹具上时，必须确保接缝间隙控制在0.1毫米以内。间隙过大，激光束会直接穿透缝隙，造成焊漏；间隙过小，熔融金属无法充分填充，形成未熔合缺陷。对于批量生产，建议使用零点定位系统，实现快速换模，将装夹误差控制在微米级别。程序导入环节，操作员需要从设备内置的焊接参数库中调取或新建工艺文件。如果焊接的是异形件或薄壁件，最好先用示教功能手动走一遍轨迹，让设备记录下焊缝的实际路径，再自动生成加工程序。这一步骤能有效避免因工件变形或定位偏差导致的焊接轨迹偏移。

核心参数调试的实战逻辑

参数调试是全自动激光焊接机操作流程中最考验经验的环节。功率设定需要根据板材厚度和材料特性来权衡。焊接不锈钢薄板时，功率过高会导致背面烧穿，过低则熔深不足，通常每毫米板厚对应800至1000瓦的激光功率作为起点。焊接速度与功率必须匹配，速度过快，熔池来不及形成，焊缝呈断续状；速度过慢，热影响区扩大，工件变形严重。一个实用的调试方法是先以中等功率和中等速度试焊一段，观察焊缝截面形状：理想的焊缝应该是上宽下窄的“酒杯形”，如果出现“钉头形”则说明功率偏低或速度偏快。离焦量的调整同样关键，正离焦适用于薄板焊接，能获得更宽的熔宽；负离焦则能增加熔深，适合厚板对接。

焊接过程中的实时监控要点

全自动激光焊接机运行期间，操作员不能离开工位做“甩手掌柜”。通过工业相机或同轴监控系统，需要持续观察熔池形态。正常的熔池应该保持稳定的液态流动，如果熔池突然变得剧烈翻滚，可能是保护气体流量不足或工件表面有油污。焊接飞溅量也是重要判断指标，飞溅增多往往意味着激光焦点位置发生了偏移。此时应暂停焊接，重新校准焦点位置。对于长焊缝或环形焊缝，热积累效应会导致工件温度逐渐升高，焊接参数需要做分段补偿。一些先进设备具备自适应功率调节功能，可以根据熔池反馈信号实时调整激光输出，但操作员仍需留意焊接过程中的异常声响，刺耳的爆裂声通常预示着气孔或裂纹正在形成。

焊后质量检验与设备维护

焊接完成不等于流程结束。全自动激光焊接机加工后的工件，需要按照标准进行外观检查和破坏性测试。外观检查主要看焊缝表面是否光滑连续，有无咬边、焊瘤或未填满的弧坑。对于承压件或结构件，抽样进行金相分析，观察焊缝区的晶粒组织是否均匀，热影响区宽度是否在允许范围内。设备维护方面，每天工作结束后应清洁保护镜片上的飞溅颗粒，检查送丝机构（如果配备）的送丝稳定性。每运行500小时需要更换冷却水滤芯，并校准激光功率计。定期清理激光器内部的灰尘，使用无水乙醇和无尘布擦拭光学镜片，能显著延长设备使用寿命。

从设备启动到成品检验，全自动激光焊接机的操作流程环环相扣。任何一个环节的疏忽，都可能让高精度设备沦为摆设。真正懂得操作的人，不是在设备报警时才手忙脚乱，而是在每一个细节处预判问题、提前干预。这种对流程的敬畏，才是用好全自动激光焊接机的核心所在。
